Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: daisen
Orzecznictwo: RoHS, ISO, UL, CE, SGS
Numer modelu: DS
Warunki płatności i wysyłki
Minimalne zamówienie: 1 sztuk
Cena: Negotiation
Szczegóły pakowania: drewniany
Czas dostawy: 3 dni
Zasady płatności: L/C, T/T, Money Gram
Model nr.: |
DS-7.3 |
Kod HS: |
841459100 |
Port: |
Guangzhou, Chiny |
Pakiet transportowy: |
drewniane opakowanie |
Orzecznictwo: |
ISO |
Specyfikacja: |
średnica 7,3 metra |
Znak towarowy: |
DS |
Pochodzenie: |
Chiny |
Model nr.: |
DS-7.3 |
Kod HS: |
841459100 |
Port: |
Guangzhou, Chiny |
Pakiet transportowy: |
drewniane opakowanie |
Orzecznictwo: |
ISO |
Specyfikacja: |
średnica 7,3 metra |
Znak towarowy: |
DS |
Pochodzenie: |
Chiny |

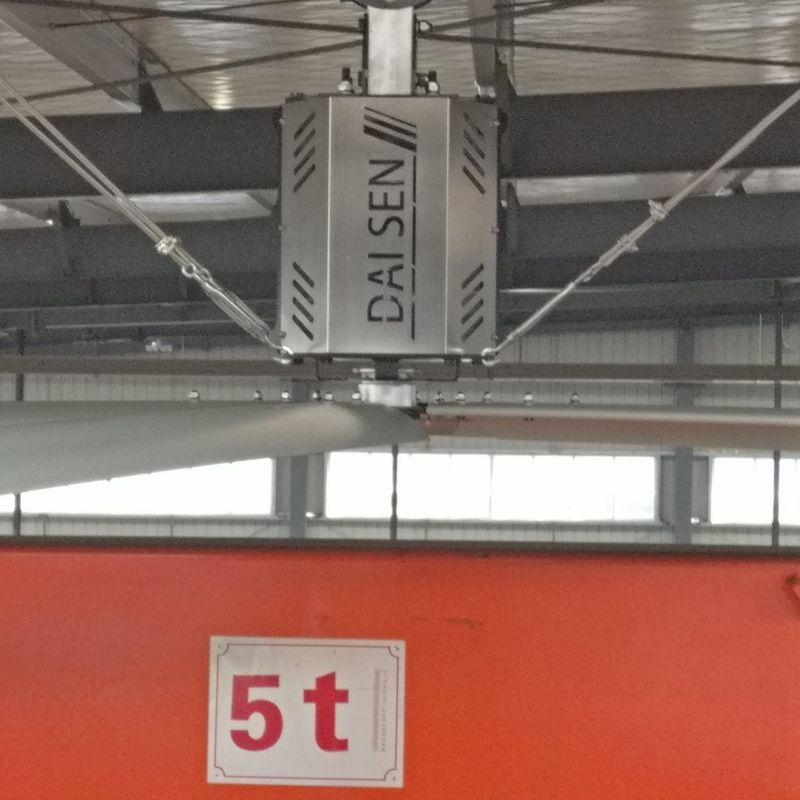

"DAISEN"Standardy techniczne wentylatorów sufitowych przemysłowych
Ogólne
Numer modelu ------------------------------------------------------------------DS-7.3
Tryb działania -------------------------------------------------------------------------------------------------------------Ruch naprzód
Średnica -------------------------------------------------------------------------------------------------------------------- 24 stóp / 7,3 metra
Styl ostrza ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Liczba ostrzy ----------------------------------------------------------- 6
Moc nominalna ---------------------------------------------------- 2,0 KM / 1,5 kW
Waga zawieszona (średnia) -------------------------------------------------- 156Kg
Waga wysyłki (w tym skrzynia sterująca, sprzęt montażowy) (średnia) 186 kg
Maksymalny dB
(* Wartości dB zostały uzyskane w wyniku badań. Wartości dla konkretnych zastosowań/instalacji mogą się różnić.
Wymogi techniczne dotyczące kluczowych komponentów
1Ostrze: ostrze wentylatora jest zaprojektowane w oparciu o technologię aerodynamiczną.Powierzchnia ostrza jest również przeszedł antykorozyjne oczyszczanie oczyszczania ściernegoKażdy kawałek bale zawiera trzy wzmocnione ścięgna i dwie izolacyjne wzmocnione jamy, szerokość 182 mm, wysokość 23 mm, najcieńsza część 2 mm,a najgrubsza część powierzchni połączenia wynosi 5 mm (jej kształt i symulacja zostaną pokazane na kolejnych stronach) Siła cieplnie przetworzonego materiału 6061 T6 z stopem AI-Mg jest znacznie wyższa niż materiał z stopem AI-Mg serii 50XX w naszej branży.Poniższa tabela przedstawia dane porównawcze właściwości mechanicznych (przyłączone sprawozdanie z badania).
| (typ materiału aluminiowego | (25°C MPa) Wytrzymałość na rozciąganie |
(25°C MPa) Siła wydajności |
500 kg kulka 10 mm Twardość |
1.6mm ((1/16in) Wskaźnik rozszerzenia |
| 5052-H112 | 175 | 195 | 60 | 12 |
| 5083-H112 | 180 | 211 | 65 | 14 |
| 6061-T651 | 290 | 240 | 95 | 12 |
Wydajność (w maksymalnej prędkości)
Przesunięcie (fwd, wiatr w dół) ---------- 14800 CMM( m3/min)
Maksymalna prędkość 50 obr./min
Wykorzystanie energii @ Maks. Prędkość ----------------------- 1,5 kW
Wydajność @ 100% Maks. Prędkość ------------------------------------------ 8.53CMM/Watt
Maksymalna powierzchnia skuteczna(różni się w zależności od różnej wysokości instalacji, a także pod przeszkodami)---- 600-1400 m2
Typowe przemysłowe odległości pomiędzy pojazdami ---------------------------------------------12-40 metrów
Urządzenia montażowe
Standardowy montaż
Uniwersalna zacisk I-Beam z łącznikiem obrotowym i 250mm Drop
Glulam Mount (opcjonalnie) Brackets w/ Swivel Joint & 200MM Drop
Dodatkowe rozszerzenia opadów (Puyou)--------- Do 2 m w przyrostu 20 cm
Silnik
silnik przekładni --------------------------------------------------- CV40-30-1500
konstrukcja łożyska ----------------------------------------------------------- łożyska ciężkiego ładunku SKF
okres trwania projektu ----------------------------------------------------------- 12 lat
HP ----------------------------------------------------------- 2 / 1,5 kW
Temperatura pracy otoczenia ------------ -20°C do +40°C
Klasy izolacyjnej ------------------------------------------ H
Klasa ochrony IP 55
Warunki pracy S 1
Współczynnik obsługi 0,8/0.78
Skrzynia biegów
Rodzaj -------------------------------------------------------------------- Dwuetapowy spiralny
Interwał użytkowania
Panel sterowania silnikiem (MCP)
Standardowa moc i maksymalny napięcie
Światło wskazujące moc------------------------------------------------------------------------------------------------------------------------------------------------ w przypadku awarii/biegu ((czerwony/zielony)
Filtr linii RF
Wykrywacz powietrza Schneider 220V1Ø 16A 380V3Ø16A
Kabel napędowy silnika VFD -----------------RVV1*
Konwerter częstotliwości
urządzenie sterujące,1,5 kW) 380V/220V
Składniki bezpieczeństwa
śruby skrętowej
mechaniczna konstrukcja przeciwspadająca
Kable stalowe powlekane tworzywem sztucznym
Związki do uchwytu ostrza (6), kable bezpieczeństwa, przewody typu Guy (tylko do mocowania na suficie)
śruby o wysokiej wytrzymałości i orzechy antypoślizgowe 8 sztuk.8,10.9, 12,9 stopnia dla różnych konstrukcji.
Gwarancja
Jedna roczna gwarancja części na silnik, ostrze, skrzynię biegów i panel sterowania.
Wyróżnia się opcją wentylatora sufitowego przemysłowego, jak poniżej.
Poziom napięcia modelu ((V) Średnica mocy Maksymalna prędkość Prężność objętość dB waga klasy
| Model | napięcie | Władza | Średnica | Maksymalna prędkość | Pojemność powietrza | Hałas | masę |
| DS-7.3 | 220V/380V | 1. 5 kW | 70,3 m | 50 obr./min | 792000 m3/h | < 60 dB | 156 kg |
| DS-6.7 | 220V/380V | 1. 5 kW | 70,3 m | 52 obroty na minutę | 660000 m3/h | < 60 dB | 152 kg |
| DS-6.0 | 220V/380V | 1. 5 kW | 6.0m | 55 obr./min. | 580000 m3/h | < 60 dB | 147 kg |
| DS-5.5 | 220V/380V | 1. 5 kW | 50,5 m | 60 obr./min. | 465000 m3/h | < 60 dB | 143 kg |
| DS-5.0 | 220V/380V | 1. 5 kW | 5.0m | 65 obr./min. | 356000 m3/h | < 60 dB | 140 kg |
| DS-7.3 | 220V/380V | 1. 4 kW | 70,3 m | 50 obr./min | 792000 m3/h | ≤ 40 dB | 14 kg |
| DX-6.T. | 220V/380V | 1. 4 kW | 60,7 m | 52 obroty na minutę | 660000 m3/h | ≤ 40 dB | 110 kg |
| DX-6.0 | 220V/380V | 1. 2 kW | 6.0m | 55 obr./min. | 580000 m3/h | ≤ 40 dB | 105 kg |
| DX-5.5 | 220V/380V | 1. 0KW | 50,5 m | 60 obr./min. | 465000 m3/h | ≤ 30 dB | 98 kg |
| DX-5.0 | 220V/380V | 00,75 kW | 5.0m | 65 obr./min. | 356000 m3/h | ≤ 30 dB | 72 kg |
| DX-4.2 | 220V/380V | 0.5 kW | 4.2m | 80 obr./min | 260000 m3/h | ≤ 30 dB | 60 kg |
| DX-3.6 | 220V/380V | 0.5 kW | 30,6 m | 100 obr./min | 180000 m3/h | ≤ 30 dB | 56 kg |
Aby uzyskać bardziej szczegółowe informacje o produkcie, prosimy o kontakt z naszym zagranicznym działem sprzedaży.
