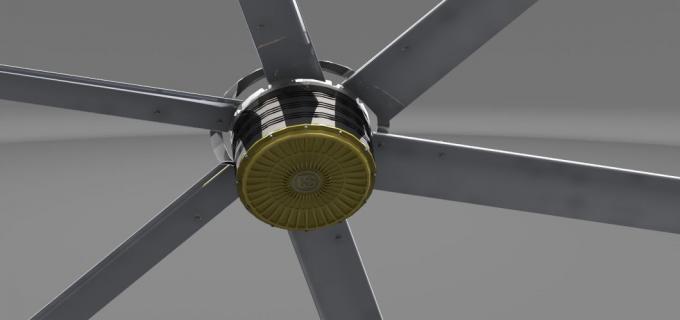

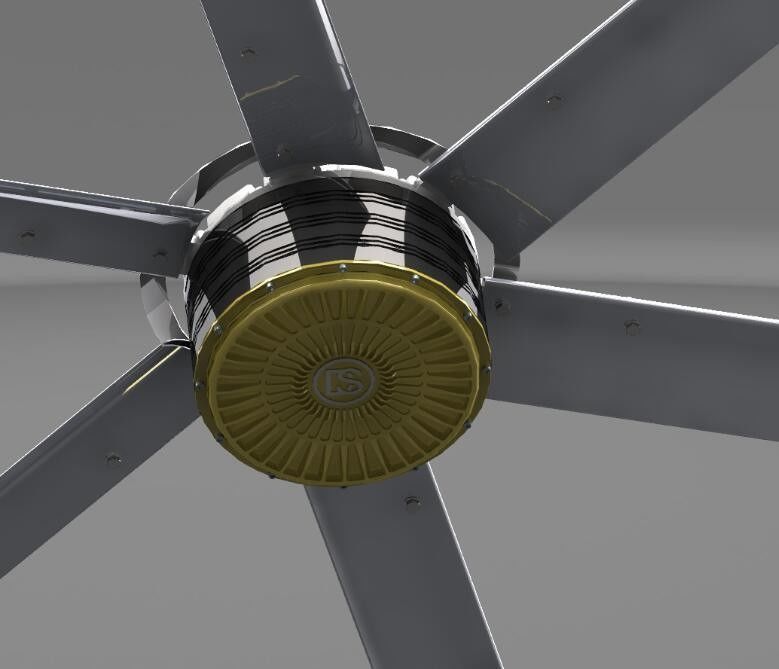

22 FooT Wielkie wentylatory HVLS o niskiej prędkości

Chłodzenie powietrzem Najlepsze rozwiązanie z wentylatorem HVLS skonfigurowanym z oszczędnością energii Pmsm i silnikiem niskiego hałasu

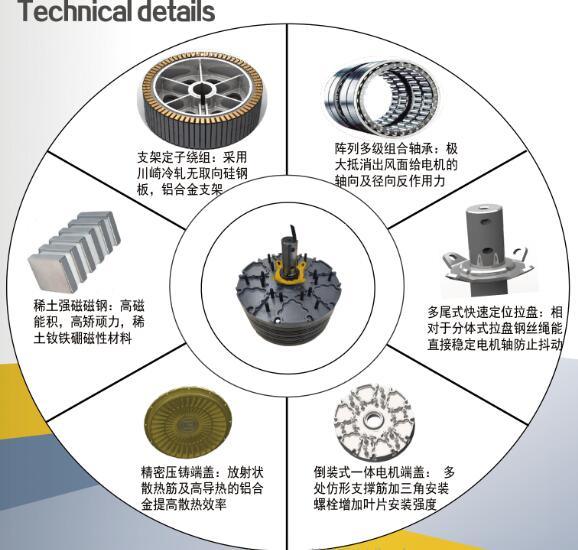

Konfiguracja kluczowych komponentów
★urządzenie napędowe
•Wentilator z serii Fengshen przyjmuje silnik z tajwańską/niemiecką skrzynią biegów
•Serie Fengxing przyjmuje pierwszy w branży motor napędowy prądu stałego o dużym momentie obrotowym, który zastępuje tradycyjny reduktor prędkości silnika, realizując wysoką integracjępoprawa niezawodności i efektywności przesyłu
★urządzenie sterujące
•Fengshen serii wentylator przyjmuje Taiwan / Niemcy marki Inverter stopniowej zmiany prędkości (opcjonalny kontrolownik przeciwwybuchowy) do konfigurowania przełącznika obciążenia prądu,wentylator chłodzący i inne elementy
•Fengxing serii wentylator przyjmuje specjalny kontroler bez szczotki
★klatka wentylatora
•Materiał łopatki wentylatora wykorzystuje stopę magnezu aluminium T6, odporność na korozję, wysoką wytrzymałość, wysoką wytrzymałość
• zaawansowane oprogramowanie do symulacji płynów, symulacja CFD i badania tunelu wiatrowego, zgodne z aerodynamiczną metodą przeciwzmęczenia;
•Funkcja opóźnienia startu znacznie zmniejsza obciążenie i uderzenia silnika, a okres użytkowania jest dłuższy

"DAISEN"przemysłowa norma techniczna wentylatorów sufitowych
Ogólne
Numer modelu ---------------------------------------------------------- DX-7.3
Tryb działania -------------------------------------------------------------------------------------------------------------Ruch naprzód
Średnica -------------------------------------------------------------------------------------------------------------------- 24 stóp / 7,3 metra
Styl ostrza ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Liczba ostrzy ----------------------------------------------------------- 6
Moc nominalna ---------------------------------------------------- 2,0 KM / 1,5 kW
Waga zawieszona (średnia) -------------------------------------------------- 106Kg
Waga wysyłki (w tym skrzynia sterująca, sprzęt montażowy) (średnia) 126 kg
Maksymalny dB
* Wartości dB zostały uzyskane w wyniku badań. Wartości dla konkretnych zastosowań/instalacji mogą się różnić.


Wydajność (w maksymalnej prędkości)
Przesunięcie (fwd, odpływ) ---------- 16800 CMM( m3/min)
Maksymalna prędkość 50 obr./min
Wykorzystanie energii @ Maks. Prędkość ----------------------- 1,5 kW
Wydajność @ 100% Maks. Prędkość ------------------------------------------ 8.53CMM/Watt

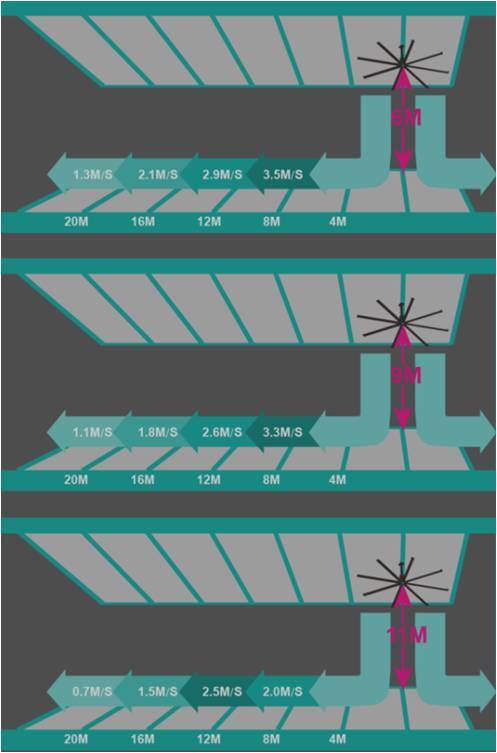

Maksymalna powierzchnia efektywna (różni się w zależności od różnej wysokości instalacji, a także pod przeszkodami)----600-1400 m2
Typowe przemysłowe odległości pomiędzy pojazdami ---------------------------------------------12-40 metrów

Urządzenia montażowe
Standardowy montaż
Uniwersalna zacisk I-Beam z łącznikiem obrotowym i 250mm Drop
Glulam Mount (opcjonalnie) Brackets w/ Swivel Joint & 200MM Drop

Dodatkowe rozszerzenia opadów (Puyou)--------- Do 2 m w przyrostu 20 cm
Silnik
Silnik PMSM --------------------------------------------------- CV40-30-1500
konstrukcja łożyska ----------------------------------------------------------- łożyska ciężkiego ładunku SKF
okres trwania projektu ----------------------------------------------------------- 12 lat
HP ----------------------------------------------------------- 2 / 1,5 kW
Temperatura pracy otoczenia ------------ -20°C do +40°C
Klasy izolacyjnej ------------------------------------------ H
Klasa ochrony IP 55
Warunki pracy S 1
Współczynnik obsługi 0,8/0.78

Panel sterowania silnikiem (MCP)
Standardowa moc i maksymalny napięcie
Światło wskazujące moc------------------------------------------------------------------------------------------------------------------------------------------------ w przypadku awarii/biegu ((czerwony/zielony)
Filtr linii RF
Wykrywacz powietrza Schneider 220V1Ø 16A 380V3Ø16A
Kabel napędowy silnika VFD -----------------RVV1*
Konwerter częstotliwości
Regulator częstotliwości bez słupów, 1,5 kW, 380V/220V
Składniki bezpieczeństwa
śruby skrętowej
mechaniczna konstrukcja przeciwspadająca
Kable stalowe powlekane tworzywem sztucznym
Związki do uchwytu ostrza (6), kable bezpieczeństwa, przewody typu Guy (tylko do mocowania na suficie)
śruby o wysokiej wytrzymałości i orzechy antypoślizgowe 8 sztuk.8,10.9, 12,9 stopnia dla różnych konstrukcji.
Gwarancja
Jedna roczna gwarancja części na silnik, ostrze, skrzynię biegów i panel sterowania.
Model produktu
