Wentilator sufitowy do dużych zastosowań wentylacji przemysłowej

Name: Wentilator sufitowy do dużych zastosowań wentylacji przemysłowej
Brand: Wentilator sufitowy do dużych zastosowań wentylacji przemysłowej
SKU: Wentilator sufitowy do dużych zastosowań wentylacji przemysłowej
Rating: 5 (102 reviews)

Szczegóły produktu

Orzecznictwo: ISO

Warunki płatności i wysyłki

Najlepszą cenę

Skontaktuj się teraz

Specyfikacje

Opis

Specyfikacje

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                    Dostosowanie wentylatora sufitowego, Opcje montażu wentylatora sufitowego, Duży przemysłowy wentylator sufitowy


Model NO.:	DS-. 73	Type:	Axial Fan
Electric Current Type:	AC	Mounting:	Ceiling Fan
Transport Package:	Wooden Package	Specification:	diameter 7.3 meter
Trademark:	DS	Origin:	China
HS Code:	841459100	Customization:	Available
Material:	Aluminum Fan	Blade Material:	Al-Mg Alloy

Model NO.:	DS-. 73
Type:	Axial Fan
Electric Current Type:	AC
Mounting:	Ceiling Fan
Transport Package:	Wooden Package
Specification:	diameter 7.3 meter
Trademark:	DS
Origin:	China
HS Code:	841459100
Customization:	Available
Material:	Aluminum Fan
Blade Material:	Al-Mg Alloy

Opis

Wentilator sufitowy do dużych zastosowań wentylacji przemysłowej

Opis produktu

Wiatr, który wieje z dużego wentylatora przemysłowego jest jak naturalny system wiatru, prędkość wiatru jest najlepszym chłodnym uczuciem ludzkiej skóry.zapewnienie personelowi odpowiedniego środowiska pracy w gorące lataZwiększa to efektywność produkcji.
Funkcja wentylatora:
1)wentylacja
Wentilator poprawia wymianę powietrza w całej przestrzeni, jego idealny ukształtowany design może wytwarzać 2-3m / s prędkość trójwymiarowego wiatru, i sprawia, że czujesz się jak cieszyć się naturalnym systemem wiatru.Wspiera rozpraszanie się dymu., wilgoć, dwutlenek węgla i słaby powietrze o wysokiej ciężarności właściwej. Aby poprawić jakość obszaru pracy, stworzyć zdrowe, suche i bezpieczne środowisko pracy, zwiększyć wydajność pracy.
2)wygodę
Jest to wygodne w obsłudze, system sterowania przyjmuje najnowszy system sterowania biegunowym konwerterem częstotliwości.Humanizowany interfejs operacyjny pozwala również cieszyć się pięknem elektronicznym i mechanicznym osiągnąć życie.

Odwilżanie

Ponieważ może wytwarzać dużą objętość powietrza, skutecznie promować cyrkulację powietrza, tak aby wilgoć była dobrze rozproszona, znacznie zmniejszając prawdopodobieństwo wystąpienia problemów, takich jak pluskwy, grzyby i tak dalej.
4)Piękne i trwałe
Po złożonej obróbce powierzchni produkt może uniknąć bólu związanego z czyszczeniem okresowym, stosunek kosztów do wydajności jest najwyższy, żywotność każdego wentylatora może osiągnąć ponad 10 lat.

oszczędność energii

Moc silnika na wentylatorze wynosi 1,5 kW, każdy wentylator może pokryć powierzchnię 1000 metrów kwadratowych, 8 godzin dziennie, to tylko 10 stopni zużycia energii,w porównaniu z typowymi małymi wentylatorami i klimatyzatorami o wysokim zużyciu energii, duży przemysłowy wentylator sufitowy można nazwać modelem oszczędności energii, może znacznie zmniejszyć koszty eksploatacji.
Zasada działania:
Wielki wentylator sufitowy to seria produktów specjalnie opracowana dla oszczędności energii, poprawy środowiska pracy.Chłodzenie nie jest jedynym sposobem osiągnięcia efektu chłodzenia i komfortuPowierzchnia, na którą może pękać wentylator, zależy od jego średnicy, ale nie ma nic wspólnego z prędkością.Wiatrak przemysłowy o dużej średnicy i niskiej prędkości łączy wszystkie te cechy .
Po latach głębokich badań i eksploracji, poprzez integrację zaawansowanej zagranicznej technologii lotniczej, opracowaliśmy rodzaj śmigłowych ostrzy o wyjątkowej wydajności.Zgodnie z ciągłym i cichym wiatrem poprzez powolne obracanieDuży natężenie przepływu powietrza generowane przez jego wyjątkowe i wysoce wydajne ostrza pchną w dół, tworząc w ten sposób niemal doskonałe wydechy śmigłowe.
Wyrzuca dużą ilość powietrza na ziemię i tworzy określony poziom powietrza poruszający się poziomo, tworząc w ten sposób ogólną cyrkulację powietrza.Zaletą jest ogólne pokrycie ziemi i trójwymiarowe krążenie powietrza.
Prędkość wiatru generowana przez"Duży przemysłowy wentylator sufitowy"Jest około 1-3 m/s, całkowicie obliczone według najlepszego uczucia chłodzenia, kiedy przepływ powietrza przechodzi przez ludzką skórę. Zbyt silny przepływ powietrza sprawia, że ludzie czują się drażliwi, poczucie bezpośredniego wdechnięcia,Zbyt wysoka prędkość przepływu powietrza powoduje również zawroty głowy."Tylko przez odparowanie skóry, łączące się z prędkością wiatru, można upiększyć ludzi".'Czucie ochłodzenia.

Large Industrial Ventilation Ceiling Fan

"DAISEN"Standardy techniczne wentylatorów sufitowych przemysłowych
Ogólne
Numer modelu ------------------------------------------------------------------DS-7.3
Tryb działania -------------------------------------------------------------------------------------------------------------Ruch naprzód
Średnica -------------------------------------------------------------------------------------------------------------------- 24 stóp / 7,3 metra
Styl ostrza ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Liczba ostrzy ----------------------------------------------------------- 6
Moc nominalna ---------------------------------------------------- 2,0 KM / 1,5 kW
Waga zawieszona (średnia) -------------------------------------------------- 156Kg
Waga wysyłki (w tym skrzynia sterująca, sprzęt montażowy) (średnia) 186 kg
Maksymalny dB
(* Wartości dB zostały uzyskane w wyniku badań. Wartości dla konkretnych zastosowań/instalacji mogą się różnić.

Wydajność (w maksymalnej prędkości)
Przesunięcie (fwd, odpływ) ---------- 16800 CMM( m3/min)
Maksymalna prędkość 50 obr./min
Wykorzystanie energii @ Maks. Prędkość ----------------------- 1,5 kW
Wydajność @ 100% Maks. Prędkość ------------------------------------------ 8.53CMM/Watt
Maksymalna powierzchnia skuteczna(różni się w zależności od różnej wysokości instalacji, a także pod przeszkodami)---- 600-1400 m2
Typowe przemysłowe odległości pomiędzy pojazdami ---------------------------------------------12-40 metrów

Urządzenia montażowe
Standardowy montaż
Uniwersalna zacisk I-Beam z łącznikiem obrotowym i 250mm Drop
Glulam Mount (opcjonalnie) Brackets w/ Swivel Joint & 200MM Drop

Dodatkowe rozszerzenia opadów (Puyou)--------- Do 2 m w przyrostu 20 cm
Silnik
silnik przekładni --------------------------------------------------- CV40-30-1500
konstrukcja łożyska ----------------------------------------------------------- łożyska ciężkiego ładunku SKF
okres trwania projektu ----------------------------------------------------------- 12 lat
HP ----------------------------------------------------------- 2 / 1,5 kW
Temperatura pracy otoczenia ------------ -20°C do +40°C
Klasy izolacyjnej ------------------------------------------ H
Klasa ochrony IP 55
Warunki pracy S 1
Współczynnik obsługi 0,8/0.78
Skrzynia biegów
Rodzaj -------------------------------------------------------------------- Dwuetapowy spiralny
Interwał użytkowania
Panel sterowania silnikiem (MCP)
Standardowa moc i maksymalny napięcie
Światło wskazujące moc------------------------------------------------------------------------------------------------------------------------------------------------ w przypadku awarii/w pracy ((czerwony/zielony)
Filtr linii RF
Wykrywacz powietrza Schneider 220V1Ø 16A 380V3Ø16A
Kabel napędowy silnika VFD -----------------RVV1*
Konwerter częstotliwości
urządzenie do sterowania częstotliwością bez słupów,1,5 kW) 380V/220V
Składniki bezpieczeństwa
śruby skrętowej
mechaniczna konstrukcja przeciwspadająca
Kable stalowe powlekane tworzywem sztucznym
Złącza do uchwytu ostrza (6), kable bezpieczeństwa, przewody typu Guy (tylko do mocowania na suficie)
śruby o wysokiej wytrzymałości i orzechy antypoślizgowe 8 sztuk.8,10.9, 12,9 stopnia dla różnych konstrukcji.
Gwarancja
Jedna roczna gwarancja części na silnik, ostrze, skrzynię biegów i panel sterowania.

Model produktu

	Model	napięcie	Władza	Średnica	Maksymalna prędkość	Objętość	Hałasstopień	Waga
Fengshen szczeniaki	DS-7.3	220V/380V	1.5 kW	7.3M	50	16800 m3/min	≤60	156 kg
	DS-6.6	220V/380V	1.5 kW	6.6M	55	12862 m3/min	≤60	151 kg
	DS-6.0	220V/380V	1.5 kW	6.0M	60	12261 m3/min	≤60	148 g
	DS-5.4	220V/380V	1.5 kW	5.4M	65	11963 m3/min	≤60	144 kg
Fengxingserii	DS-4.8	220 V	00,75 kW	4.8M	75	10675 m3/min	≤40	60 kg
	DS-4.2	220 V	0.52KW	4.2M	85	5213 m3/min	≤40	56 kg
	DS-3.6	220 V	0.40 kW	3.6M	95	3326 m3/min	≤40	52 kg
	DS-3.0	220 V	0.35 kW	3.0M	120	2673 m3/min	≤40	48 kg

Konfiguracja kluczowych komponentów

★urządzenie napędowe

•Fengshenseryjny wentylator przyjmuje tajwański/niemiecki silnik przekładni

•Fengxingwprowadza pierwszy w branży motor napędowy DC o dużym momentie obrotowym, który zastępuje tradycyjny reduktor prędkości silnika, realizując wysoką integrację,poprawa niezawodności i efektywności przesyłu
★urządzenie sterujące

•Fengshenserii wentylator przyjmuje Taiwan / Niemcy marki Inverterbezstopniowezmiana prędkości (opcjonalny sterownik przeciwwybuchowy) w celu konfiguracji wyłącznikaprzepływochrona przed przeciążeniem, wentylator chłodzący i inne elementy

•Fengxingserii wentylator przyjmuje specjalny kontroler bez szczotki
★Ostrze wentylatora

•Materiał ostrza wentylatora przyjmuje magnezu stopu aluminiowego T6 leczenie, odporność na korozję, wysoka wytrzymałość, wysoka wytrzymałość

•zaawansowane oprogramowanie do symulacji płynów, symulacja CFD i badanie tunelu wiatrowego, zgodne z aerodynamiczną metodą przeciwzmęczenia;

•Z funkcją opóźnienia uruchomienia, obciążenie i wpływ silnika są znacznie zmniejszone, a żywotność jest długa- Nie.

★Składniki konstrukcyjne

•Części konstrukcyjne są formowane przez laser Q235B, zginając strukturę twardziała, a najgrubsza część ma grubość 8 mm.

•Do śrub używane są śruby o wysokiej wytrzymałości ze stali stopowej i orzechy przeciwpoślizgowe.

•Stalowa linia drutowa i konstrukcja napięcia skrętu do stabilizacji wentylatora przed upadkiem

• Zintegrowane podwozie może zapobiegać ryzyku złamania, konstrukcja sprzecznika do upadku może zapobiegać wadom śruby, podwozie można upuścić,konstrukcja układu otworu konstrukcji sklejki może zapobiegać przesuwaniu, regulowana struktura jest odpowiednia dla wszelkich warunków instalacji, a łukowy regulowany otwór talii można regulować, aby zapewnić poziom płaszczyzny podwozia ostrza

Porównanie trzech metod chłodzenia w zakładzie o powierzchni 1000 metrów kwadratowych

Tryb chłodzenia	Ilość	Moc/jednostka	Wysoka moc	Ogólne porównanie
Centralna klimatyzacja	1	80 kW	80 kW	Ściany, drzwi i okna zakładu muszą być izolowane.i koszty utrzymania wymiany elementu filtracyjnego i dodawania czynnika chłodniczego są wysokie
Tradycyjny wentylator przemysłowy	40	00,3 kW	12 kW	Instalacja tradycyjnych wentylatorów ściennych jest ograniczona ścianami i kolumnami.Nie jest bezpieczne, aby włosy pracowników były mieszane z ostrzami wentylatora., który zajmuje niewielką powierzchnię i ma krótki okres trwania
7.3Mduży wentylator sufitowy przemysłowy	1	1.5 kW	1.5 kW	Duża powierzchnia pokrycia, długa żywotność, niskie koszty utrzymania, instalacja nie zajmuje powierzchni warsztatowej, bezpieczeństwo i ochrona środowiska

Zużycie energii dużych przemysłowych wentylatorów sufitowych wynosi około 1 / 50 tego z centralnego klimatyzatora i 1 / 10 tego z tradycyjnych przemysłowych wentylatorów ściennych

***odpowiednie miejsca montażu: każda wystarczająco wysoka konstrukcjaFabryka, sport. Centrum logistyczne. miejsce, samochódnaprawawarsztaty, supermarkety, lotnisko,pakietwarsztaty, zwierzęwypijaniePrzemysł, każdyrodzajówWydarzeniaJak centrum fitness itp.
***Wysokość instalacji: "FengshenProdukty seryjne o wysokości od 6 do 20 metrów.
"FengxingProdukty seryjne o wysokości od 3 do 6 metrów.
*** Rozwiązania dla trzech głównych rodzajów konstrukcji instalacyjnych, jak pokazano na powyższych zdjęciach.

Istnieją różne formy konstrukcji budowlanych.

Przepływ powietrza wentylatora

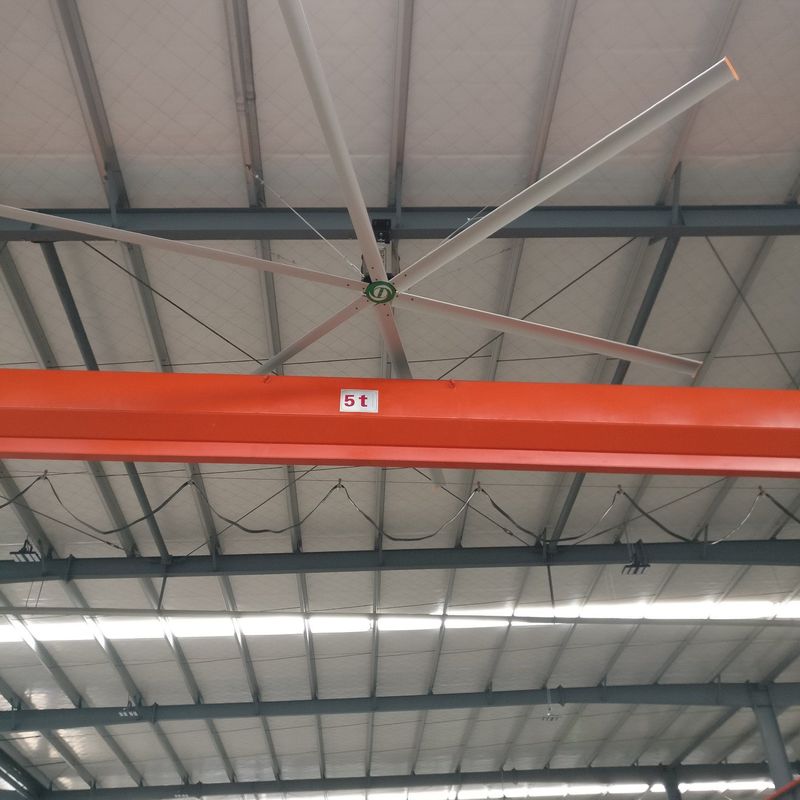

Typowe aplikacje klientów
